目前市場上板型種類繁多，各鋼結構公司都有自己的相應的板型，但占主導地位的還是以下幾種系列的板材：屋面以360度咬口板為主，墻面以暗口波浪板、螺釘外露板為主、樓承板以鋼筋桁架樓承板、開口型、閉口型樓承板為主。下面以國內一家鋼結構公司的板型為例，作下簡單介紹。
1、屋面板系列
屋面常用的壓型鋼板型號有HV-470、HV-612、HV-380、HV-450等；
鋁鎂錳系列有HV-330、HV-400、HV-430等；
與柔性屋面配套的專用螺釘板HV-125、HV-256壓型鋼板；
其他單板壓型鋼板還有HV-207A（琉璃瓦），以及我們最常用的內層HV-109、HV-900壓型板。
雙層板有聚氨酯屋面板、巖棉屋面板、EPS輕質屋面板。
（1）HV-470屋面板板型及連接節點：
HV-470屋面板產品特性：
HV-470屋面板采用展開寬度600mm的彩鋼卷板，機械壓型有效寬度470mm,有效利用率達78.3%，波峰65mm，一般用于建筑物屋面外層板；采用360度暗扣式咬合，通過專用滑動固定支座，將支座的底座與檁條用螺釘連接，使板與支座扣件360度咬合扣合；該支座具有二大特點：1、支座下設絕緣墊片，防止冷橋和熱橋；2、專用滑動固定支座，防止溫度變化產生熱膨脹冷縮變型。雙鎖定直立式扣合縫相互連接，比一般金屬屋面減少95%的穿孔固定件，具有優良的密封性能，雙鎖定直立縫高出屋面75mm，消除漏水最大隱患，防水滲漏性能獨特，外表面無螺釘，實用美觀。
（2）HV-612屋面板板型及連接節點：
HV-612屋面板產品特性：
HV-612屋面板采用展開寬度760mm的彩鋼卷板，機械壓型有效寬度612mm,有效利用率達 80.5%，波峰75mm，一般用于建筑物屋面外層板；采用360度暗扣式咬合，通過專用滑動固 定支座，將支座的底座與檁條用螺釘連接，使板與支座扣件360度咬合扣合；該支座具有二 大特點：1、支座下設絕緣墊片，防止冷橋和熱橋；2、專用滑動固定支座，防止溫度變化 產生熱膨脹冷縮變型。雙鎖定直立式扣合縫相互連接，比一般金屬屋面減少95%的穿孔固定 件，具有優良的密封性能，雙鎖定直立縫高出屋面75mm，消除漏水最大隱患，防水滲漏性 能獨特，可用作屋面圓弧板；外表面無螺釘，實用美觀，是一種利用率高經濟實用的屋面板。
（3）HV-380屋面板板型及連接節點：
HV-380屋面板產品特性：
為什么跟HV-612的參數一模一樣？？
HV-380屋面板采用展開寬度1000mm的彩鋼卷板，機械壓型有效寬度760mm，有效利用率達76%，波峰75mm，一般用于建筑物屋面外層板；采用180度暗扣式咬合。通過專用滑動固定 支座，將支座的底座與檁條用螺釘連接，使板與支座扣件180度咬合扣合；該支座具有兩大特點：
1、支座下設絕緣墊片，防止冷橋和熱橋；
2、專用滑動固定支座，防止溫度變化產 生熱膨脹冷縮變型。180度咬口，減少咬口對涂層的破壞，波型高，受力性能優越，外表面無螺釘，實用美觀，可彎圓。
（4）HV-400鋁鎂錳板板型及連接節點：
聚氨酯彩鋼夾芯板六大核心優勢：
1、節能保溫：芯材閉孔率≥97%，隔熱性能優越。
2、阻燃防火：產品已通過《國家固定滅火系統和耐火構件質量監督檢驗中心》檢驗，燃燒等級可達到GB8624-2006相應標準。
3、氣密隔音：吸音性好，對雨水、冰雹等沖擊而引起的聲響有消減作用。
4、綠色環保：不含甲醛，不受微生物侵襲，可循環使用。
5、美觀經濟：表面形式多樣、色彩豐富、減少材料損耗，節省施工時間及工程費用。
6、施工快捷：聚氨酯板材是在工廠高度受控、恒溫的環境下生產，質量穩定、施工快速、應用已超過35年。
2、墻面板系列
墻面常用的板型有暗扣板、螺釘隱藏式板、螺釘外露板。
HV-310、HV-156、HV-360屬暗扣板；
HV-248屬螺釘隱藏式板；
HV-200屬螺釘外露板；
HV-310墻面板產品特性：
HV-310墻面板采用展開寬度500mm的彩鋼卷板，機械壓型有效寬度310mm,有效利用62%， 波峰38mm，一般用于建筑物外層板；較傳統的板型不同，該板型為單層暗扣式橫向板（也 可做豎向板用），螺釘不外露，防水效果優；表面為波浪型，承載能力強、外觀新穎、美 觀大方，獨特的防水性能，主要適用于辦公樓、工業廠房、大型的公共建筑物墻面。

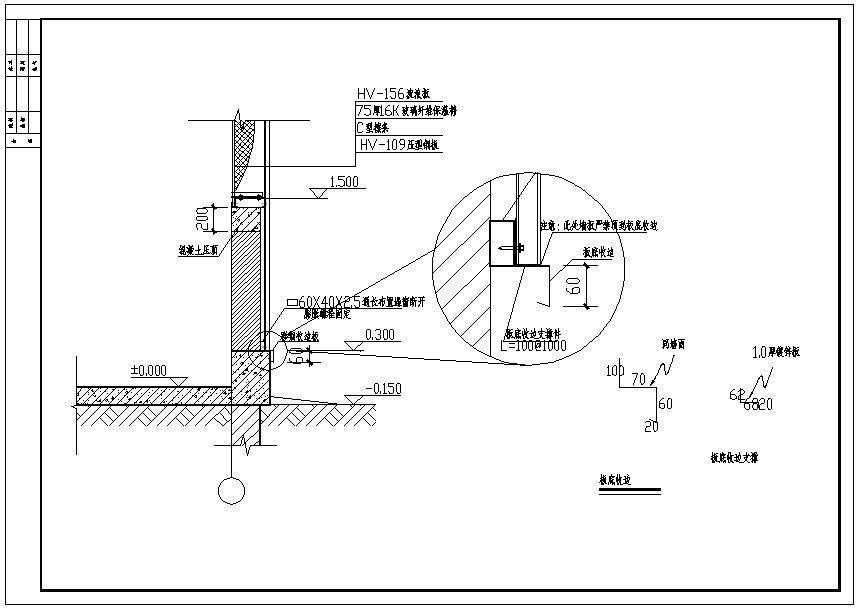

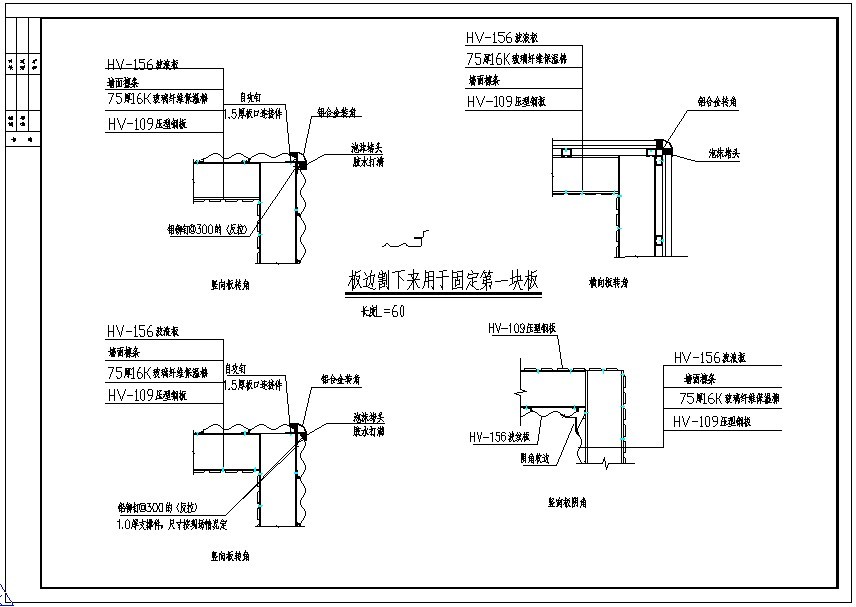

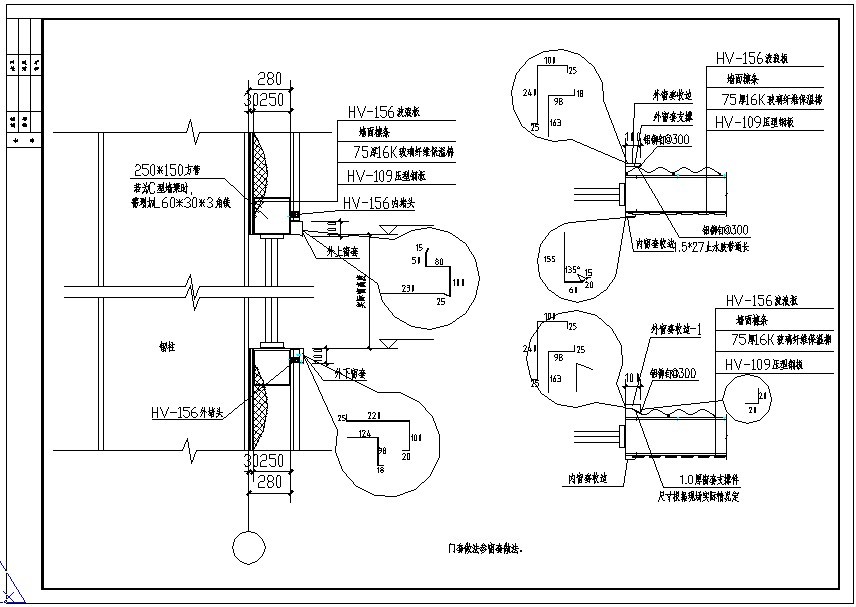

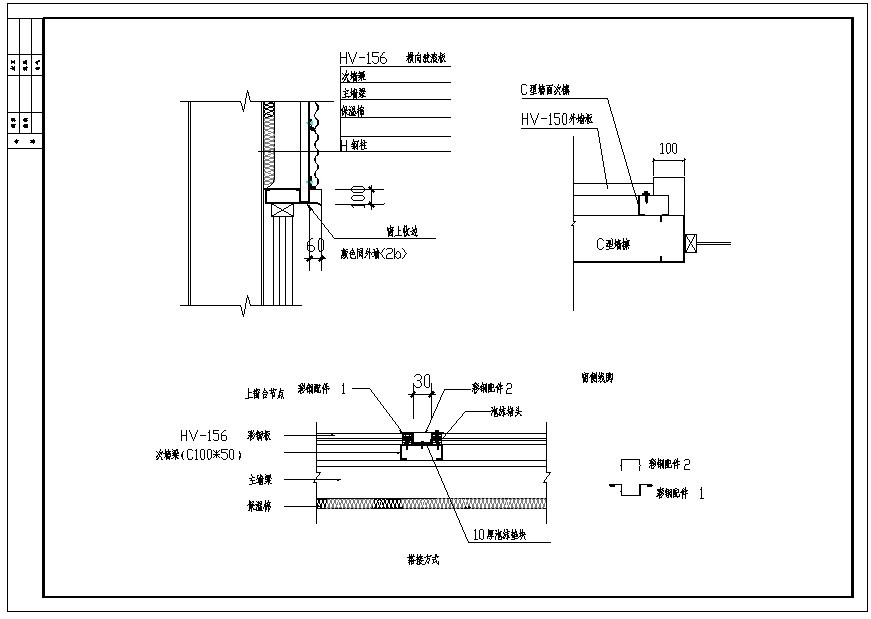

（2）HV-156大波浪板板型及連接節點：
HV-156墻面板產品特性：
HV-156墻面板采用展開寬度500mm的彩鋼卷板，機械壓型有效寬度311mm,有效利用62%， 波峰58mm，一般用于建筑物外層板；較傳統的板型不同，該板型為單層暗扣式橫向板（也可做豎向板用），螺釘不外露，防水效果優；表面為波浪型，承載能力強、外觀新穎、美觀大方，獨特的防水性能，主要適用于辦公樓、工業廠房、大型的公共建筑物墻面。
（3）HV-248壓型鋼板板型及連接節點：
HV-248墻面板產品特性：
HV-248壓型鋼板主要用作外墻板，也可當內層板，該板型有效利用面積大，經濟實用；
波峰規則，視感清潔、美觀 ，螺釘隱藏在波谷內。
2、配套的小件：
固定座
托板
檐口金屬堵頭
屋脊金屬堵頭
屋脊搭接墊片
風機蓋帽
3、常用的板材連接方式有鉚釘連接和自攻螺釘連接兩種。
鉚釘連接是利用鉚釘將兩個或兩個以上的元件（一般為板材或型材）聯接在一起的一種不可拆卸的連接。常用的有半圓頭、平頭、沉頭鉚釘、抽芯鉚釘、空心鉚釘。
自攻螺釘：多用于薄的金屬板（如鋼板等）之間的連接。由于自攻螺釘?shù)穆菁y表面具有較高的硬度，可在被連接件的螺紋底孔中攻出內螺紋，從而形成連接。
三、工廠的加工制作
1、生產流程
壓型鋼板生產流程：裝料、成型、切斷、打包。
聚氨酯線生產流程：上料、覆膜、預熱、噴膠、發泡、定型、切割、半自動打包。
2、加工產能
3、質量控制
由于板材的特殊性，一旦出現質量事故就會直接產生報廢，不宜反修，因此要求加工時必須嚴格控制其質量，做到出廠合格率為100%。為了達到這個目標，必須對其各項數據都有嚴格的控制，具體見附表。
屋面板原材料采用鍍鋁鋅本色板或者彩板，厚度0.50mm-0.8mm之間, 鍍鋁鋅本色板雙面鍍鋁鋅量應不小于150g/m2，最高不超過180g/m2，鍍鋁鋅彩板雙面鍍鋁鋅量應不小于100g/m2，最高不超過180g/m2，鍍鋅彩板雙面鍍鋅量應不小于120g/m2，最高不超過275g/m2。材料屈服強度為普通、300Mpa、345Mpa三種，推薦最小屈服強度不小于300Mpa的材質。
玻璃纖維增強聚酯采光板，主要成分：玻璃纖維、間苯二甲酸聚酯、抗紫外線膜，板厚選用在1.2 ~2.0mm，使用年限≥15年，抗紫外線≥99%，耐溫限度-40 ~ +120℃。
4、產品包裝及運輸
（1）包裝時，相同編號的壓型板成疊用墊板上下墊實，用打包帶捆扎，每捆的重量不宜超過3噸。包裝箱應有足夠的強度及適當?shù)拇笮『椭亓浚员ＷC在運輸、搬運及堆垛過程中不會損壞，產品在箱內無竄動或擠壓，包裝箱內應有產品合格證及裝箱單。包裝完成后的壓型板，統一在其下墊上松木條。
（2）壓型鋼板和彩鋼配件應按區域分工程，分別堆放。入庫后的構件成品，由保管員負責貯存保管。成品要堆放在安全、干燥，便于吊運的位置。
（3）裝車時，板材與車廂之間應妥善捆扎，以防止車輛顛簸而發生散落。運輸綁扎必須固，防止松動。車廂最底層應墊鋪泡沫板，防止板材與車廂磕碰產生損壞。空隙處應以泡沫或小木片等墊實，防止折彎。運輸時，應根據板材的長度、重量選用車型，板材長出車身不應超過2米。產品在運輸車輛上的支點、兩端伸出的長度及綁扎方法均應保證產品不產生變形、不損傷產品表面涂層或鍍層，發車前，應注意天氣等不利因素。如遇雨雪天氣，應注意以帆布覆蓋車身。
避免用錯導致搭接位置不正確。
|
