路易威登基金會藝術中心是應LVMH集團總裁伯納德·阿諾特先生（Bernard Arnault）的邀請，由享譽世界的建筑大師弗蘭克·蓋里（Frank Gehry）先生設計的一座奇妙而迷人的建筑。藝術中心位于巴黎布洛涅公園的中心，于2014年10月開業。弗蘭克·蓋里于1989年榮獲普利茲克建筑獎，這位加拿大裔美國建筑師在這幢建筑中使用了多塊精確至毫米的大型帆形玻璃板，制作出組成12塊帆形棚罩的3600塊構板，以及19000塊Ductal®超高性能混凝土面板，締造出晶瑩如雪的“冰峰”。加上前所未有的設計工藝，該工程的每一步都在重塑既有建筑規則，以創造這幢與夢想比翼的獨特建筑。
路易威登基金會藝術中心經過6年120多名建筑師與工程師的建設，克服了大量技術挑戰，最終成為了建筑設計領域的杰作。這幢建筑的屋頂由巨大的帆形玻璃板組成。不透明的外墻如同一座座亮白色的“冰山”，與其高度復雜的幾何形狀珠聯璧合，同時也達到了客戶對于整幢建筑所提出的超高耐用性要求。這種外墻以Ductal®超高性能混凝土為材料，使用一種曾獲得法國混凝土工業聯合會（Fédération de l'Industrie du Béton）獎的特殊制造工藝制造而成。
16,000塊形狀各異的Ductal®面板

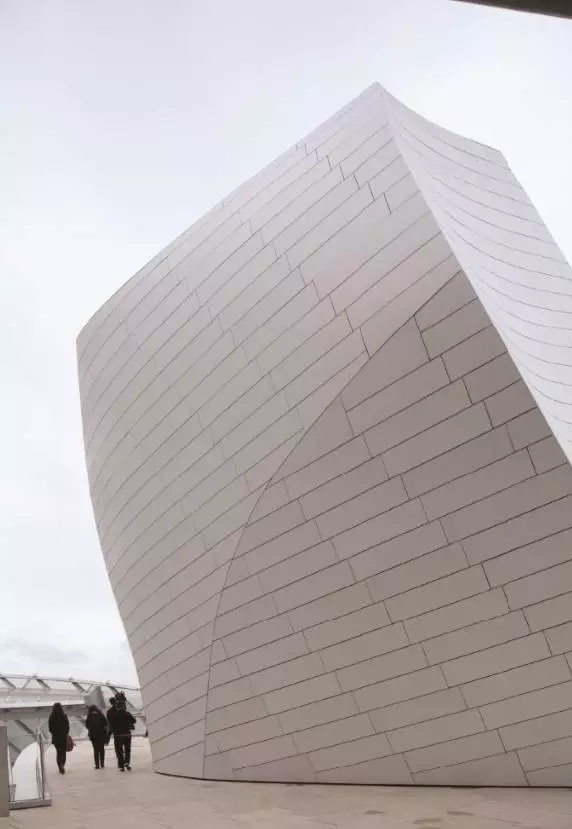

路易威登基金會藝術中心采用了19,000塊Ductal®面板，9,000平方米外墻不規則幾何形狀所帶來的技術挑戰，其中包括16,000塊形狀各異的面板。要完成弗蘭克蓋里先生想像的建筑同時達到伯納德阿諾特先生的期待，超過120位建筑師和工程師聯合組成團隊，尤其對于玻璃返簇?fù)硐律鸬?ldquo;冰峰”部分，花了六年時間做工程研究，才決定了采用“白色，像瓷器般的混凝土質感材料”的解決方案。經兩個工程顧問事務所RFR和T/E/S/S一起尋找材料，經歷眾多打樣與測試，Ductal®超高性能混凝土很快證明了由于出色的耐用性、表面質量、面板薄度、鑄造工藝和延展性，它是唯一能夠達到該項目期望的材料，最終決定采用了Ductal®解決方案，Ductal®有一個非常重要的特點：能夠完好無損地承受嚴重的變形。其有機纖維配方令本項目可以采用厚度只有25毫米的超薄面板，同時具有天然礦物材料的特性，從而最大程度地減輕了外墻面板的總重量。
雖然該材料性能滿足了項目的各項要求，但仍需要設計16,000塊不規則立體幾何形狀外墻裝飾板的工廠制造流程以及如何將它們安裝到9,000平方米外墻曲面上。顯然，我們不可能為每一種幾何形狀制作一個模具。拉法基團隊?wèi){借在材料制造和鋪設方面的豐富經驗，提出了一項可行的解決方案。
拉法基團隊在2008年為該項目開發了一種拉法基專有的真空模壓成型（VM）工藝。該工藝使用一種獨特的靈活模具，這種模具可以根據任何曲面進行調整。由計算機數控聚苯乙烯球模板提供目標幾何形狀：通過同時使用多個真空袋將可變形的模具放在該模板上。具有彈性的硅膠模具可以提供非常平滑、柔軟的表面，使每塊面板呈現獨特的曲線，同時也幫助合作預制廠Bonna Sabla限制了模具的數量，而模具數量是制造成本中的關鍵因素。
如果選擇“扁平”的設計，面板的幾何形狀始終是長1.5米、寬40厘米的長方形。使用數字模型軟件“Digital Project”根據這一規則開發表面的模型設計，并且使用建筑信息模型（BIM）流程輸入附加信息，比如維護成本或保護類型等。
數字模型為每塊面板標注一個代碼，代碼包含了該面板的所有專有數據。然后使用該代碼追蹤面板從制造到組裝的全過程。原來屬于Gehry Partners、而今已自立門戶的Gehry Technologies團隊自動從模型中提取這一數據和幾何形狀，然后由Bonna Sabla進行制造。
制造和裝配容差要求非常嚴格：面板間的平行接縫為10毫米，而垂直接縫僅為7毫米。這些限制使預制廠必需建立嚴格的幾何形狀控制流程。專業的制造知識加上RFR與TESS外墻設計事務所提出的固定系統實現了無縫的拼接。
完美的表面工藝實現經久耐用
由Ductal®面板組成的9,000平方米外墻是Frank Gehry項目的基本組成部分，是這幢建筑的視覺亮點。這些面板將暴露在各種天氣以及灰塵與污垢等。為了保證表面的耐用性、防水性和防油性，我們的合作伙伴Guard Industrie提出了一項保護方案，而且這項方案已在其實驗室中接受了多種測試。Guard Industrie測試了紫外光降解、甚至還測試了假設整個林子都是鳥的情況下，鳥糞對外墻的影響！公眾所能接觸到的區域均涂上了一種犧牲性抗涂鴉涂層。這種保護層與表面處理對于路易威登基金會藝術中心Ductal®外墻面板外觀的長期保護而言至關重要。
路易威登基金會藝術中心是技術創新與建筑創意的結晶，淋漓盡致地展現了拉法基在創造美麗城市的過程中所扮演的重要角色！
如果您想了解更多項目與這款革命的建筑材料的技術細節，請登陸中文網站：www.ductal.cn
Ductal®這款超高性能混凝土，集裝飾性、耐久性、創新性與標志性于一體，期待更多有志建筑師的發掘！
