序

2010年5月，廣州大劇院投入使用，這座將引領中國裝飾行業潮流至少10年的建筑，如兩顆寶石，在珠江畔熠熠生輝。

它的設計者，正是世界頂級建筑大師扎哈•哈迪德。這位有著建筑界女魔頭之稱的英國建筑大師，其設計一向以大膽的造型出名，被稱為建筑界的“解構主義大師”，這一光環主要源于她獨特的創作方式。她的作品看似平凡，卻大膽運用空間和幾何結構，反映出都市建筑繁復的特質。

而它的聲學裝飾及聲光電集成，正是由有著劇院建設專家與領導者之稱的中孚泰傾力完成。發展至今，中孚泰擁有20年專注于劇院建設的團隊，不僅是聲光電工程集成專家，也是國家劇院標準編寫單位，建國以來，中國十大劇院中孚泰獨占六座。憑借在劇院聲學設計、聲學裝飾及聲光電集成技術領域的核心優勢，中孚泰往往創造性地解決劇院設計中的技術難題，被譽為建筑大師的雕刻刀。

廣州，作為中國華南最大中心城市，首批沿海開放城市之一。自古以來，廣州以其開放、自由、包容的姿態公眾于世。在中國經濟文化建設百舸爭流的今天，廣州如何彰顯自己的文化特色。最終廣州大劇院承載了這一歷史重要使命。

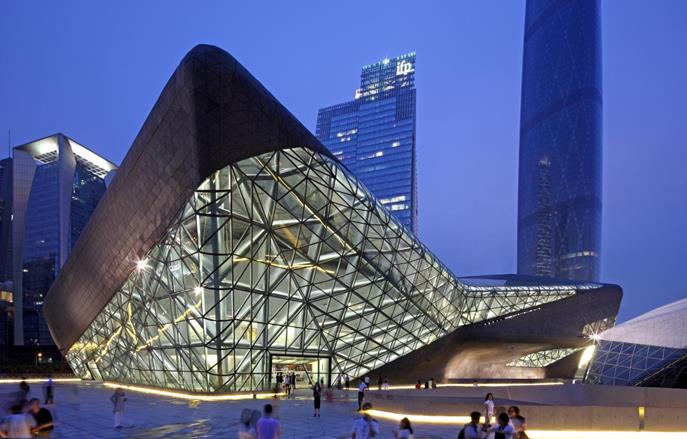

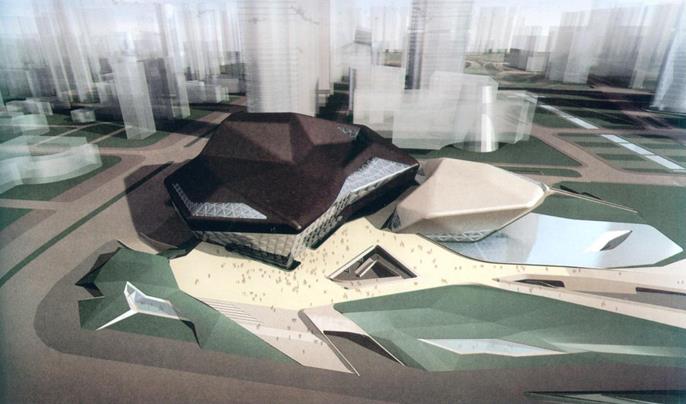

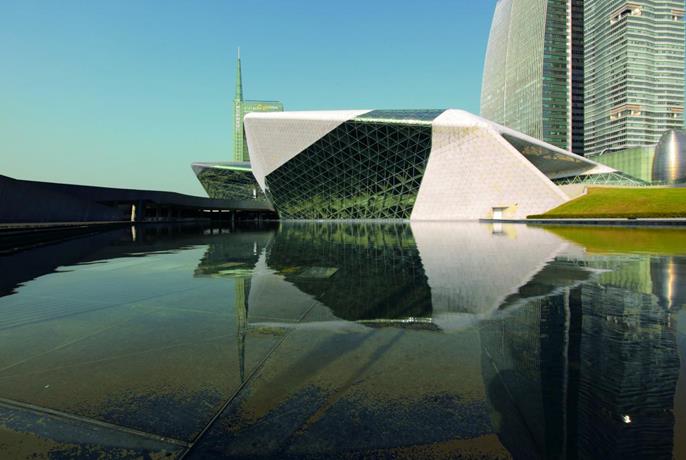

廣州大劇院外部地形設計成跌宕起伏的“沙漠”形狀，主體建筑造型自然、粗野，為灰黑色調的“雙礫”，它隱喻由珠江河畔的流水沖來兩塊漂亮的石頭，這兩塊原始的、非幾何形體的建筑物就像礫石一般置于開敞的場地之上。這座被命名為“圓潤雙礫”的異形建筑，采用非對稱流線型設計，外表面共有59個轉角，101個面，沒有任何兩個面是相同的，沒有一個節點相同，比鳥巢結構還要復雜，是世界上最復雜的歌劇院建筑之一；廣州大劇院還是著名聲學大師哈羅德·馬歇爾在中國的第一個聲學設計作品，而且是全世界第二個采用不對稱的設計手法建設的劇場，聲學設計沒有施工圖也沒有衡量標準，實施難度很大。

這項復雜繁重的任務落在了中孚泰肩上，他們精雕細琢，在這種不對稱結構中理解設計師的建筑語言，找尋共同的默契，歷經4年，中孚泰團隊將廣州大劇院打造成了一個藝術品，成為扎哈作品中最成功的案例之一，得到了扎哈及其團隊的高度贊譽，最終，廣州大劇院憑借一流的建設品質當之無愧地進入世界先進大劇院的行列。

專業的施工，成就劇院聲學之美

劇院設計是一個系統工程，涉及到三個重要環節，分別是建筑設計、建聲設計和室內設計。大劇院的聲學設計在工程建設中占主導地位，這是由功能上的要求所決定的。而聲學設計的成敗，關鍵在于建筑師、室內設計師的合作。合作的基礎正如馬大猷院士所說的：“建筑師要懂得一些聲學并尊重聲學家，聲學家要懂得一些建筑并尊重建筑師”。建筑室內設計師通常有非凡的想象力，當他們一旦掌握了一些聲學原理，在聲學家的協助下就能把聲學功能融入建筑裝飾的創作中，創造出既有美的造型，又有良好音質的劇院。

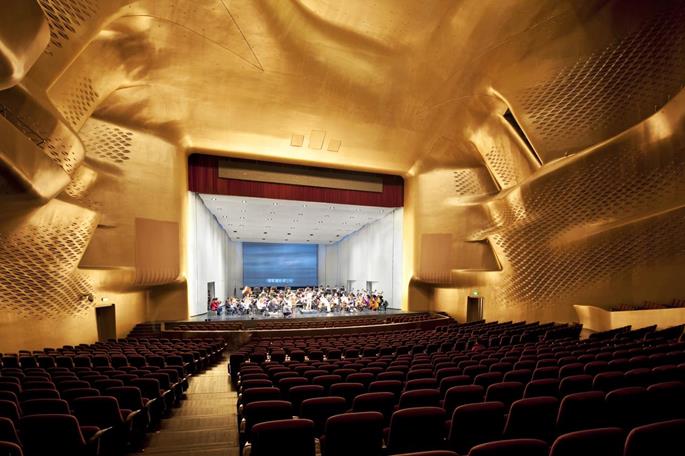

而觀眾廳是劇院建筑聲學及其演藝功能集中體現的重要空間。觀眾廳的聲學設計包含平面、剖面等形體設計以及表面聲學材料的選型、聲學構造設計等。劇院觀眾廳室內設計著重考慮廳堂內的空間形體以及與形體有關的容積、混響時間、響度、圓潤度、飽滿度、聲擴散、早期反射聲等聲學參數。

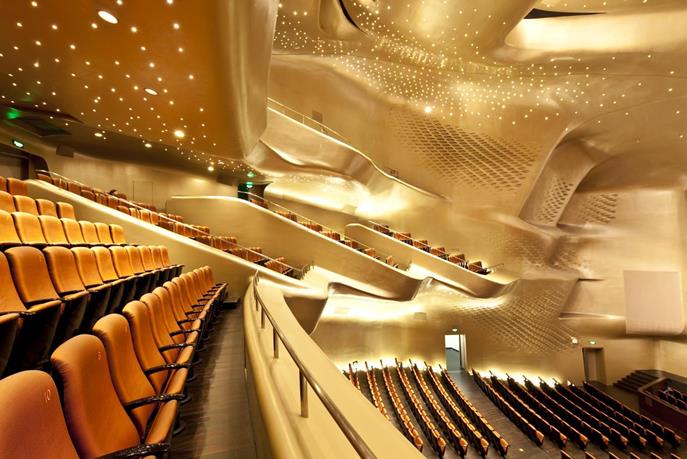

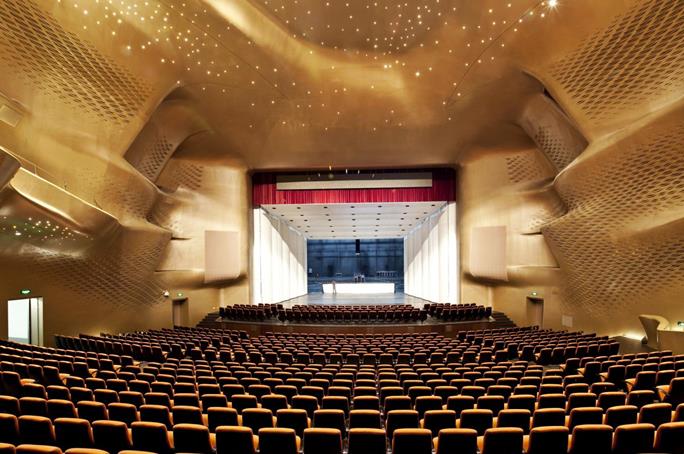

要滿足以上諸多方面的要求，同時又要延續扎哈的風格。中孚泰團隊在室內設計中充分理解了建筑的語匯，順勢而為，利用這些異形雙曲面形體構成良好的聲學構造，達成聲學之美的目的。同時用分解的觀念強調打碎、疊加、重組，重視形態、動感、節奏、韻律、獨特、情境、多元化表現室內空間的設計；以GRG材料的“融力”，以突出自然主題的力量、材料自身的美感和質感，又結合了形式感強烈的現代雕塑語言為結構支撐，彰顯強悍的氣質，結構嚴謹，充滿氣勢與張力，實現了其“雙手環抱形”看臺這種不規則室內體形以及“倒八字形”樂池等設想，有利于聲場的擴散和創造音質的空間感，保證了世界上僅有的兩個非對稱設計觀眾廳之一的優良音質效果。

精湛的工藝，保證了建筑的造型和美觀

在廣州大劇院項目的室內深化設計及施工實踐中，為了達到扎哈的雙曲面造型和馬歇爾對室內聲學的音質要求，中孚泰團隊做了大量的技術創新，著重解決了聲學效果、藝術效果、投資成本控制、工程施工技術及工藝四大難題。

在新材料應用上，中孚泰在工藝上創造性地解決實體面材首次大面積在工程中使用的系統工程技術問題，諸如公共空間材料消防等級問題、雙曲面材料的開模技術與成本、安裝技術、結構、工藝及誤差修正、空間墻體結構力學支撐功能的把握、表面效果的控制、與其它材料的接縫處理、大體面之間的關系及處理、劇場曲面的空間定位。

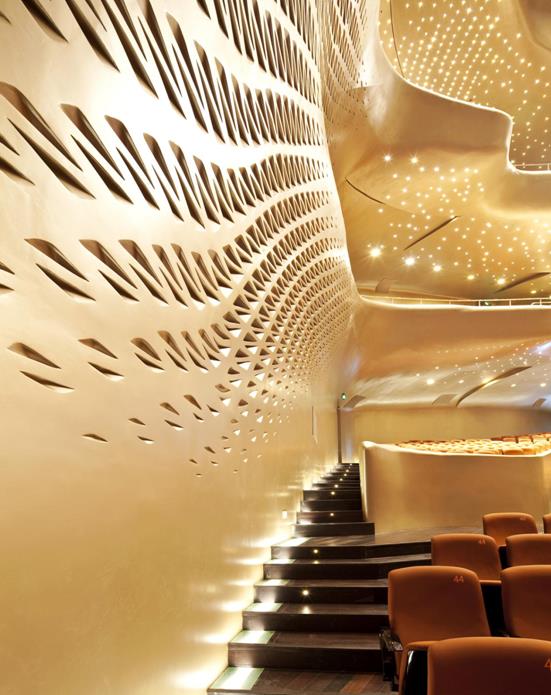

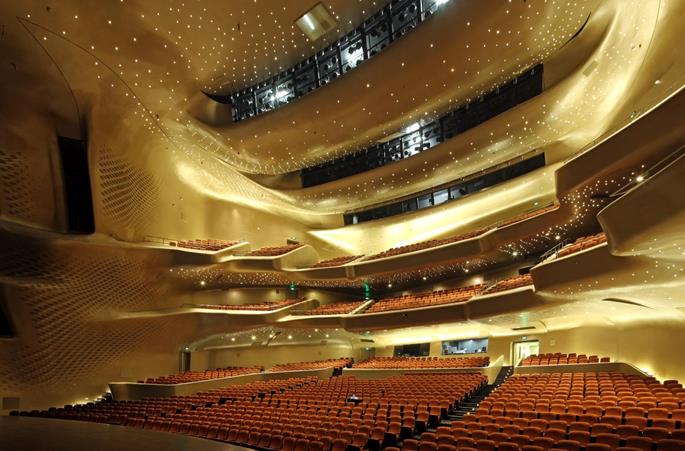

據了解，廣州大劇院大量使用GRG，總面積達到18000平方米，實體面材達6200平方米，為了造型上達到建筑聲學要求和突出裝飾結構之美，設計師將雙曲面結構占比總面積比例設定為70%左右，尤其是觀眾廳3700平方米空間為雙曲面組成造型結構，完整表達了扎哈的巨型雕塑藝術品的設計理念。為了達到這一目的，中孚泰大膽推出了用1:1的大空間結構造型塑造，按三維控制網定位節點分模翻制，開了7300塊等大模具，全部模型沒有一塊能重復使用，模型對接復位技術難度之大，不可思議。

由于整體復位組裝施工誤差不許超過20mm，否則會因造型的錯位誤差影響聲學效果。同時雙曲面材料（GRG和實體面材）安裝時無法閉合，影響結構外觀美感。經過嚴格分析、計算，反復加工試驗，并進行聲學測試，中孚泰技術專家把觀眾廳GRG厚度由原設計80mm更改為20mm+20mm。盡管大幅度地增加了工程施工難度，但在不改變聲學裝飾效果的前提下，有效控制了投資成本。最終穹頂曲面7000多塊GRG板，完整拼接、幾如一塊，保證了建筑的整體造型和美觀，完美符合設計需要和聲學要求。

聲光電集成，實現燈光音響舞臺的完美融合

中孚泰團隊專注劇院建設20年，通過技術研發及技術攻關，圍繞劇院建設的裝飾技術、建筑聲學、音響、燈光及舞臺技術，打造劇院建設領域最為核心的劇院聲光電集成技術。并通過對技術創新、設計創新以及對新材料、新工藝的應用，中孚泰完美地將聲、光、電及智能化與建筑聲學、建筑藝術和建筑結合在一起，在聲光電集成方面實現劇院自然聲、電聲和舞美燈光的完美結合。

針對廣州大劇院燈光、音響、舞臺等的施工建設，要想完美地表達出設計師的設計意圖，在完善建筑聲學要求的結構與造型的設計外，還要考慮如何實施，在碩大的建筑空間里怎樣固定安裝的施工技術與工藝問題，中孚泰團隊充分發揮所長，在延續建筑大師不對稱流線型設計視覺美感的同時，創造性地解決了燈光音響舞臺的施工難題。

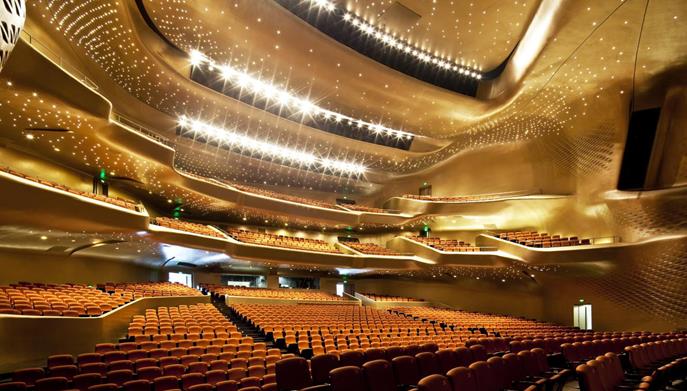

例如燈光的設計上，穹頂4000多盞燈光分布如“滿天星”，要求光線根根垂直于地面，中孚泰團隊使用1個月時間在不規則曲面上打孔定位，完美保證了燈光效果。在舞臺音響方面，憑借專業的劇院經驗，中孚泰團隊在裝飾過程中為舞臺機械和音響設備預留合理的空間范圍，實現自然聲、電聲和舞美燈光的完美結合。

結語：一位業內權威人士表示，“悉尼歌劇院是一流的建筑，但不是一流的劇院，法國巴士底大劇院是一流的劇院，但不是一流的建筑，而廣州歌劇院二者兼具”。《今日美國》評價廣州大劇院為“世界十大歌劇院”，英國《每日電訊》評價廣州大劇院為“世界最壯觀劇院”，這諸多榮譽是對廣州大劇院完美建設品質的肯定，而中孚泰完美解決了廣州大劇院聲學、功能、材料、結構、工藝上的技術難題，超出了所有人原有的期望，贏得了扎哈和她的團隊的尊重和依賴，這是對中孚泰劇院建設專家與領導者身份的肯定與高度贊譽。
