世界高層建筑學會（CTBUH）“2013年度高層建筑獎”評選11月7日晚在美國芝加哥揭曉。中央電視臺新址大樓成為最大贏家，獲得“全球最佳高層建筑獎”,主創建筑師庫哈斯現場發表激情演講，至此，這座造型飽受爭議的建筑也算有了一個圓滿的結局。
世界高層建筑學會(CTBUH)"2013年度高層建筑獎"評選11月7日晚在美國芝加哥揭曉，中央電視臺新址大樓成為最大贏家，獲得唯一的最高獎“全球最佳高層建筑獎”。主創建筑師庫哈斯（中間手捧獎杯者）、中方合作設計單位代表華東建筑設計研究院顧問總工程師汪大綏（左二）及承建方中建總公司等代表共同領獎。
作為一個歷時一年之久、超過60件作品參賽的評審過程，獎項陪審團首先選擇了四個地區進行獎項評選，分別為美洲，中東和非洲，歐洲，亞洲和大洋洲。四個獲獎地區的高級代表于11月7日在芝加哥伊利諾伊理工學院舉辦的CTBUH學術會上進行了演講。在之后的晚宴上，伊利諾伊理工學院建筑學院院長威爾•阿列茨宣布了獲獎得主。
央視新址主創建筑師雷姆•庫哈斯在發表獲獎感言時說：“2003年當我出版最后一本書的時候，其中有一章叫做‘殺死摩天大樓’，它基本上表達了我對摩天大樓使用和應用類型上的失望。我認為摩天大樓本身已經沒有那么多的創意了，所以，我試著發起一場戰役去對抗摩天大樓平庸和缺乏靈感的樣式。但現在看來，”他話鋒一轉，開玩笑說道：“事實上，當我現在站在這個領獎臺上，就意味著我對摩天大樓的宣戰完全失去了意義，我發起的戰役徹底地失敗了。作為不斷嘗試使摩天大樓更有意義和意思的團體中的一員，站在這里，我心懷感激，謝謝所有與我合作過的人”。
央視大樓施工期長達八年，是國內最大的鋼結構單體建筑，建筑設計方為荷蘭大都會建筑事務所。結構方案由Arup提供，國內合作設計單位為華東建筑設計研究院。
值央視新址大樓獲大獎之際，讓我們也一起回顧一下這座造型飽受爭議的建筑的設計和建造過程。當了解了這些，你不得不承認，它真的是個很奇妙的建筑。以下設計內容摘自Arup聯席董事Chas Pope在《建筑技藝》、《建筑結構》共同主辦的“2013建筑、結構巔峰對話：結構成就建筑之美”會議上的發言，全文刊登在10月下出版的《建筑技藝》第5期《震撼的摩天大樓——三個獨特的結構挑戰》。
項目總介

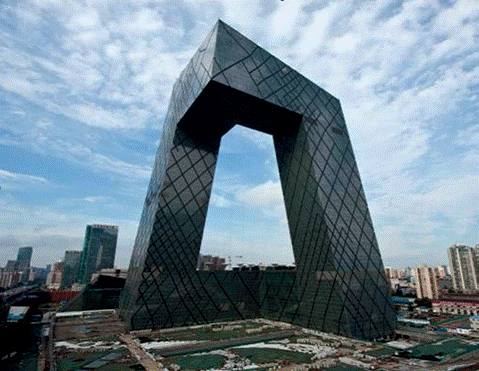

中央電視臺新總部大樓（簡稱央視大樓）真正地重新定義了高層建筑的形式。央視大樓與眾不同的外形給結構設計帶來巨大的挑戰，尤其是在高烈度區有抗震設防要求的情況下。主要的鋼結構斜撐位于大樓外立面，其疏密根據大樓不同位置所承受的不同應力而有所不同。由此人們能夠通過大樓幕墻呈現出的圖案“看”到整棟大樓的應力流動。同時，傾斜的外立面和大型的演播室的不同使用功能需求，也給工程設計帶來了挑戰，使得整個塔樓需要大量的轉換桁架。另外項目需要通過超限高層建筑抗震設防專項審查（EPR），奧雅納對大樓采用基于性能的設計方法來對其結構特性進行評估。另外結構工程師與工程承包商面臨的更大挑戰，就是如何建造并連接兩座塔樓。
建筑概念
央視大樓位于北京的CBD區域，建筑面積470000m2。OMA的設計成功地把所有功能安置在一座建筑內——一個“把各項活動互相連接在一起的循環”。234m高的大樓外形像是一個三維連續彎折的循環，內部包含整個電視制作過程所需的新聞、廣播、演播室、行政辦公區及公共區域。大樓的兩棟塔樓以10?傾斜、13層樓高的懸臂在162m的高空處連接，底部則是10層樓的裙房與3層地下室。公共設施包含一個劇院、酒店及電視文化中心（TVCC），整個建筑群通過一個專門的服務樓提供全部樓宇設備服務。整個項目在包含外部功能媒體園的187000m2場地上進行開發，總建筑面積599000m2。

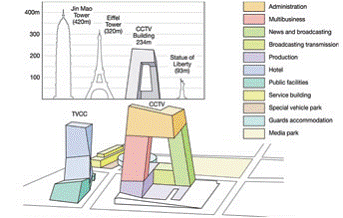

顯示不同建筑塊分布的建筑概念：互通的循環
在設計競賽階段，設計團隊一直在進行廣泛的設計探索和建筑外形的完善，以及詳細的可行性研究，以確定設計概念的可實施性。

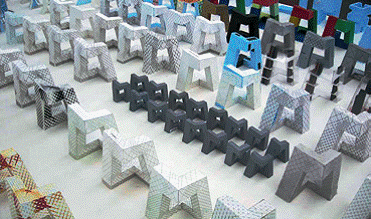

設計競賽階段建筑外觀的發展過程
結構體系
從一開始，項目就確定在整個幕墻面上布置結構體系，創造了一個本質上是連續外筒的結構體系，用于抵抗彎折且傾斜的外形產生的巨大彎矩以及風荷載與極端地震荷載。通過在幕墻各個面布滿斜撐而形成“筒”，使得斜撐的平面是連續分布的。
施工期間，斜撐筒體結構為傾斜的塔樓提供足夠的剛度，使兩塔樓在連接并相互支撐前都能在嚴格的允許誤差范圍內安全地施工。此結構亦適合懸臂部分的建造，容許兩個半截的懸臂部分在連接前分別臨時懸挑于兩塔樓之上。除了外部部分柱由于荷載較大的原因而使用了型鋼混凝土柱外，大樓內所有的結構支撐構件都為鋼結構構件。

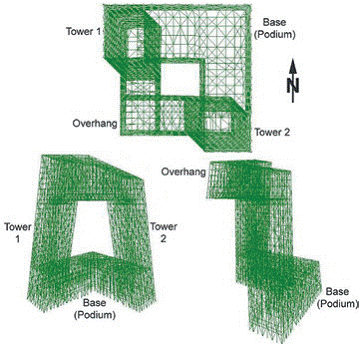

央視大樓的連續循環結構
筒體的初始設計是以柱、周邊圈梁和斜撐有規律地組成兩層樓高的典型模塊化組件。之所以選擇這種方案，是為了適應塔樓內若干處于二層高的演播室。然而初步分析結果顯示，大樓斜撐的受力在結構的不同位置變化相當大，特別是集中于懸臂的根部以及與基座連接的部分。因此在優化過程中，根據設計所需的強度和剛度，以地震分析為準，通過增加或減少斜撐而變化（如翻倍或減半布置斜撐）。該過程中始終與建筑師保持著緊密的合作，因?yàn)樾睋蔚牟贾脹Q定著外立面是否美觀。優化工作亦在一定程度上使斜撐構件截面尺寸標準化。

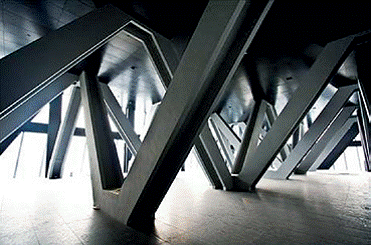

支撐筒體系

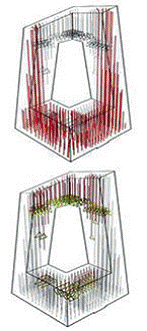

斜撐的布置

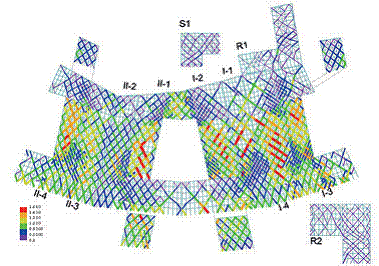

最終斜撐布置展開圖
內部結構是由核心筒周?chē)Q向鋼柱支撐的，核心筒內設有電梯和機電豎井。最初設計曾考慮使用傾斜的核心筒，以配合傾斜的塔樓，并使樓板布置保持一致。然而該方案由于電梯系統采購問題的限制等種種原因而被排除。
傾斜的外立面和內部垂直的核心筒，使得建筑每層樓面布置不同，樓板與核心筒或內部鋼柱間的跨度在每個樓層都在變化。隨著樓層升高，在向外傾斜的一側樓板跨度逐漸增加，進而逐漸增加的梁高將對建筑凈高產生影響，為此在高區附加了柱，并由轉換桁架支承。

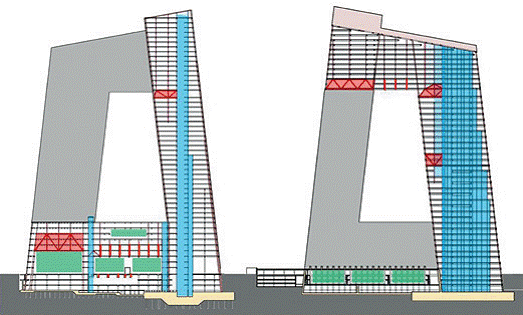

表示內部結構與轉換桁架的剖面圖
整棟大樓共需要50組桁架，這些兩層高的桁架橫跨內部核心筒與外部筒體結構。結構團隊與MEP 團隊進行合作，協調機電層桁架的可行位置，從而使桁架視覺上較為隱藏并使其對樓層的使用影響最小化。
由地面支撐的柱（上）與由轉換桁架支撐的柱（下）
懸臂部分中的樓層由布置在標準柱網上的柱支承，這些柱支承在底部?jī)蓪予旒苌希D(zhuǎn)換桁架在兩個方向上連接于兩個塔樓的外筒上。該兩層樓用于公共使用，其中包括一個空中的觀景大廳。主要的轉換桁架也位于大樓的基座（裙房）部分，這些桁架橫跨主要的演播室上空，用于支承上層的柱和樓面。
懸臂部分中的公眾空中觀景大廳
施工過程
動工儀式于2004年9月22日舉行，體積達870000m3的三層地下室的挖掘工程在10月啟動，中國建筑工程總公司于2005年4月成為工程總承包商。打樁工程始于2005年夏天，而塔樓的筏板則于同年12月動工。第一個柱構件于2006年2月13日完成安裝。鋼構件共計41882件，總重達125000t，在接下來的26個月內完成安裝，最高峰達每月完成8000t。型鋼構件由上海寶鋼和江蘇滬寧完成組裝，然后陸運至工地。

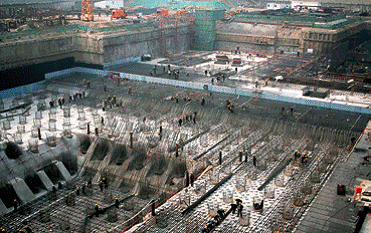

基礎施工
在兩座塔樓頂部的鋼結構完成后，懸臂部分的施工于2007年8月正式開始，在接下來的5個月內，結構構件從兩座塔樓上逐件向外懸挑出來。承包商在最初的連接階段選擇在懸臂內角安裝7個連接構件。在2007年12月8日上午9時左右，7個構件被吊至適當位置后（在10mm的允許誤差內）用軸承臨時固定后，塔樓慢慢地互相移近。
最初的7個連接構件
第一件連接構件的安裝
2008年3月27日舉行的完工儀式標志著整個鋼結構工程的施工正式完成。然而因?yàn)閺?fù)雜的裝修要求，到2012年才開始從央視大樓播出電視頻道。
其他三個洲項目獲獎情況
央視新址本次也同時獲得“亞洲和澳洲最佳高層建筑獎”，另外三個洲的獲獎情況如下：
The Bow（Calgary, Canada）獲美洲最佳高層建筑獎
The Shard（London, UK）獲歐洲最佳高層建筑獎
Sowwah Square（Abu Dhabi, United Arab Emirates）獲中東和非洲最佳高層建筑獎
============================
